Solcellsanläggning · Djupare kontroll
Djupkontroll som skiljer fel från termiska indikationer

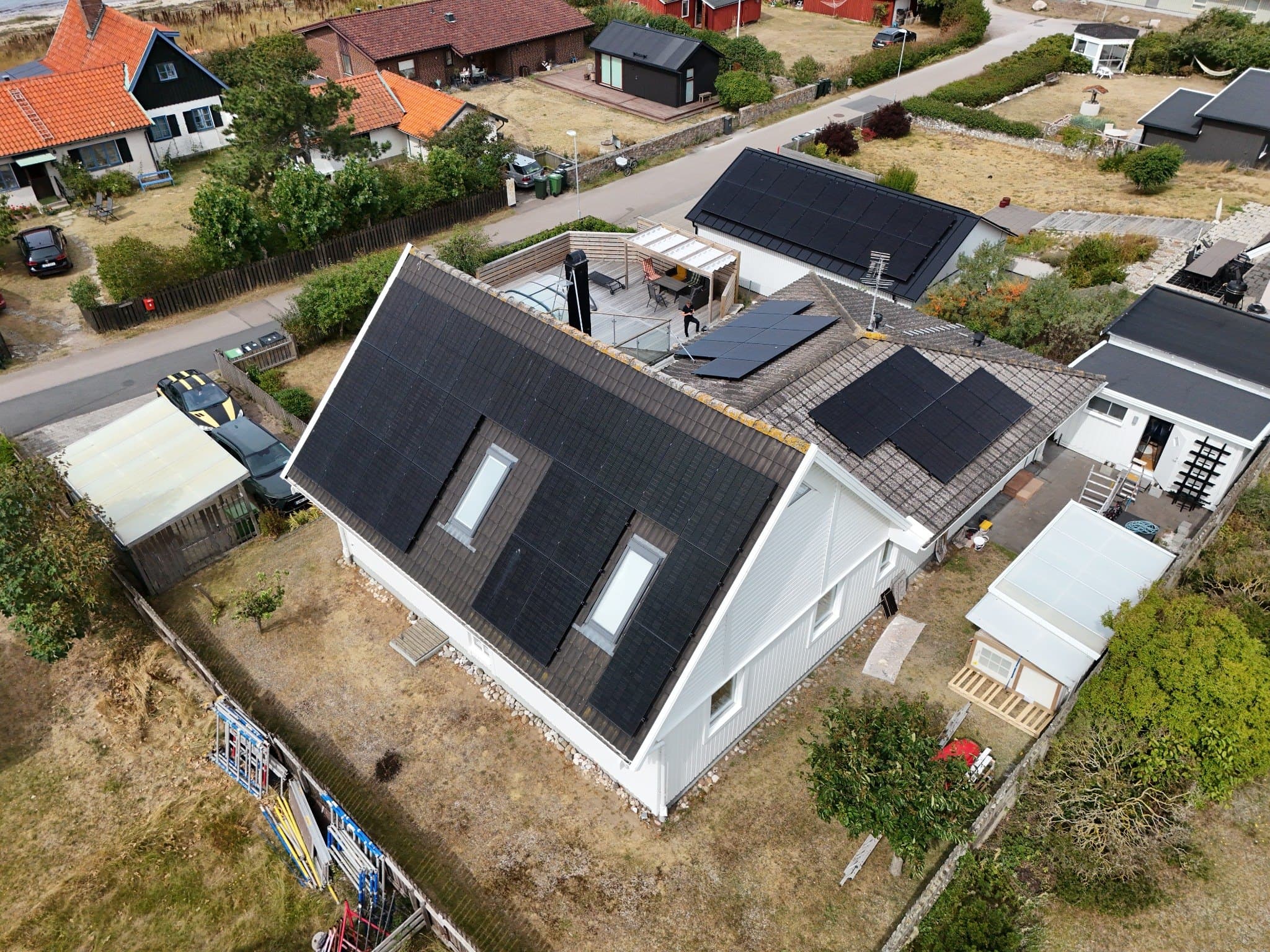

En komplett genomgång av 40 moduler på tre takorienteringar. RGB, termik, montage, elkomponenter och driftdata analyserades tillsammans för att ge en balanserad och handlingsbar bedömning.
- RGB + radiometrisk termik
- 40 moduler
- Drift- och installationskontroll
- 40
- granskade moduler
- Fördelade på tre takorienteringar
- 69
- bilder i underlaget
- Detalj, RGB, IR och parade bilder
- 11,0
- kW dokumenterad drift
- Nätansluten utan visat larm
- 8
- kontrollområden
- Från paneler till dokumentation
- 01
Behovet
Beställaren behövde verifiera både anläggningens funktion och installationens skick. Produktionsdata ensam kunde inte visa om en termisk punkt var ett verkligt modulfel eller en lågprioriterad indikation.
- 02
Genomförandet
Samtliga moduler granskades i RGB- och IR-material. Termiska mönster jämfördes mellan flera moduler och mot motsvarande visuella bilder, samtidigt som montage, kablage, växelriktare, brytare och driftstatus kontrollerades.
- 03
Leveransen
En 12-sidig kontrollrapport med protokoll, systemöversikt, 69 dokumenterade bilder, termisk detaljbedömning och en prioriterad lista över teknisk uppföljning.
Sammanfattande bedömning
Normal drift – tydliga installationspunkter för uppföljning
Anläggningen återgick till normal drift utan visat larm och levererade cirka 11 kW. Den viktigaste tekniska avvikelsen var otillräcklig sidofrigång vid växelriktaren. Ett svagt termiskt punktmönster bedömdes inte som en tydlig isolerad hotspot, men rekommenderades för jämförande kontroll vid nästa stabila IR-tillfälle.
Så ser leveransen ut
En rapport byggd för att användas vidare
Varje observation går från bild till bedömning och vidare till en prioriterad åtgärd.
- 01Omfattning
- 02Metod
- 03Observation
- 04Bedömning
- 05Rekommendation
- 06Prioritet
- 07Tidshorisont
UAS Inspect
12-sidig kontrollrapport
- 01
Kontrollprotokoll
Åtta kontrollområden med status och tydlig ansvarsgräns.
- 02
Systemöversikt
Panelantal, orienteringar, montage, komponenter och driftstatus.
- 03
RGB + IR-analys
Parade bilder för säkrare termisk tolkning och lokalisering.
- 04
Prioriterad uppföljning
Avvikelser, verifierade funktioner och rekommenderat nästa steg.
Bild, referens, status och nästa steg i samma leverans. Rapportstrukturen ovan är visualiserad utifrån det verkliga uppdraget.
Utvalda observationer
Fynd som går att förstå och agera på
Nedan visas ett urval. Den fullständiga rapporten innehåller fler kontrollpunkter och bildreferenser.

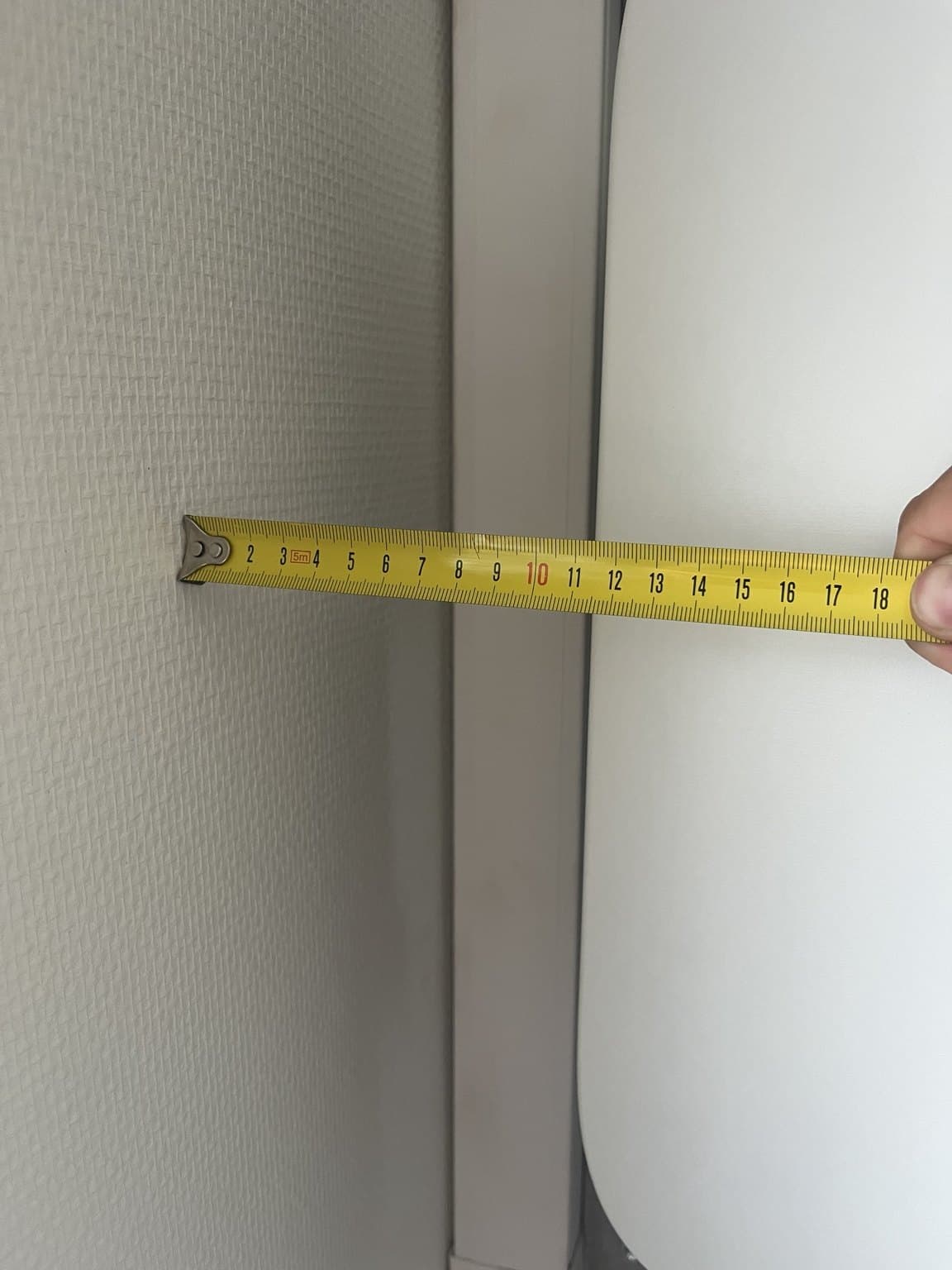

Sidofrigång under tillverkarens krav
- Observation
- Växelriktarens sidofrigång mot väggen uppmättes till cirka 120 mm.
- Bedömning
- Tillverkaren anger minst 350 mm. Det innebär att ungefär 230 mm frigång saknas.
- Rekommendation
- Åtgärda placeringen eller inhämta ett skriftligt tillverkarbesked om den aktuella installationen.
Termiskt punktmönster analyserat i sitt sammanhang
- Observation
- En punkt var tydligare än övriga, men svagare symmetriska punkter syntes på flera paneler.
- Bedömning
- RGB visade ingen motsvarande skada, smuts eller skuggning. Mönstret talade därför mot en tydlig isolerad cellhotspot.
- Rekommendation
- Följ upp radiometriskt vid nästa IR-kontroll under stabil instrålning och utred vidare endast vid tydlig temperaturavvikelse.

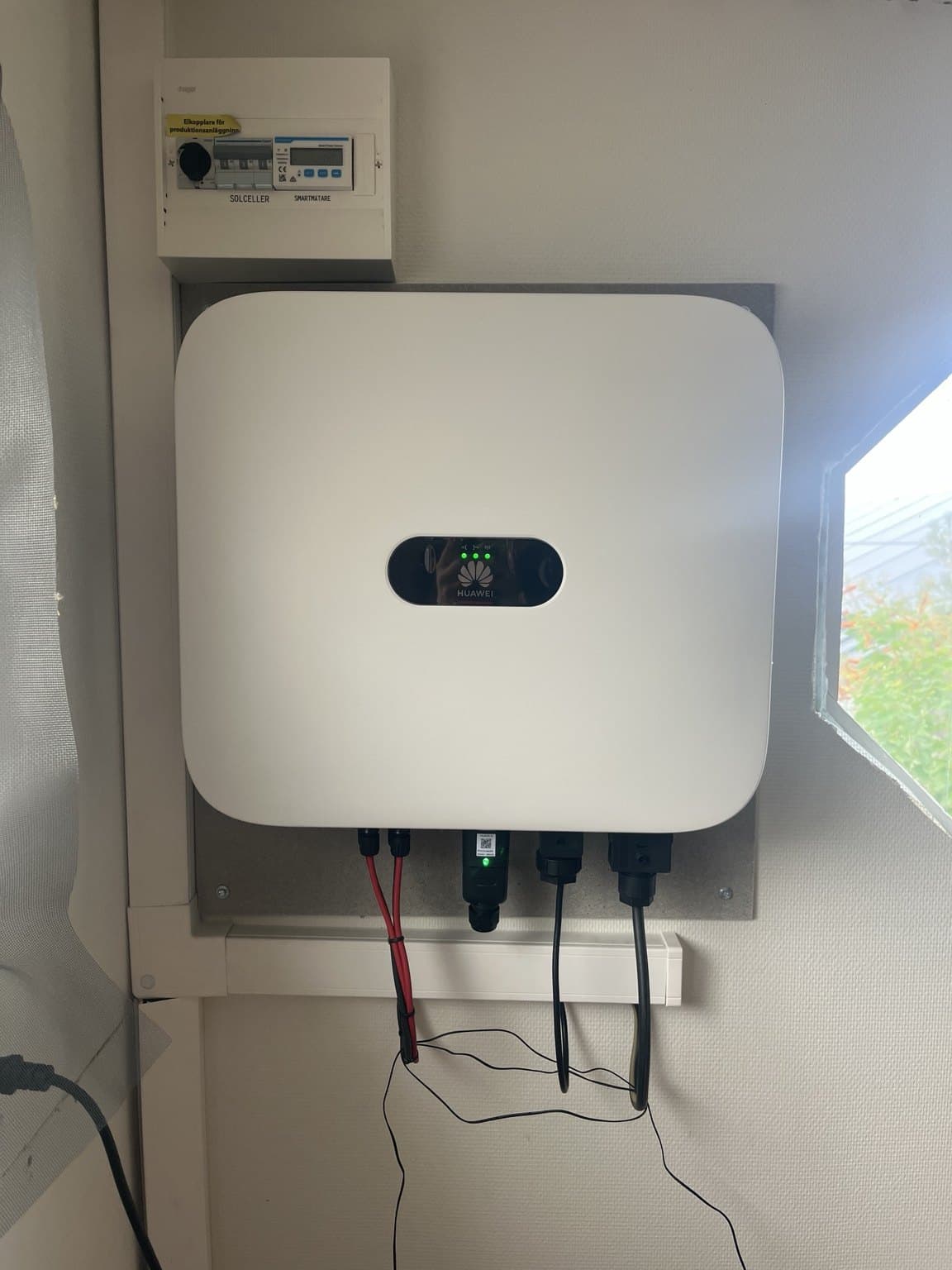

Växelriktare och återstart dokumenterade
- Observation
- Växelriktaren visade normal nätansluten drift. AC- och DC-brytare manövrerades under kontrollen.
- Bedömning
- Nedstängning och normal återstart bekräftades utan visat larm. Momentan produktion var cirka 11,0 kW.
- Rekommendation
- Spara statusen som referens och komplettera med driftsättnings- och provningsprotokoll om det saknas.
Från fynd till plan
Prioriterad uppföljning
Rapportens slutsatser sammanställs så att ansvarig part snabbt ser vad som bör göras, varför och när.
| Åtgärd | Beskrivning | Prioritet | Tidshorisont |
|---|---|---|---|
| Växelriktare | Åtgärda eller verifiera sidofrigången skriftligt. | Prioriterad | Snarast |
| Termisk uppföljning | Jämför punktmönstret radiometriskt under stabil instrålning. | Följ upp | Nästa IR-kontroll |
| Märkning | Märk ledare och kablar vid växelriktaren beständigt. | Komplettera | Vid service |
| Provningsunderlag | Begär och granska driftsättnings- och provningsprotokoll. | Komplettera | Nästa uppföljning |
Det här får beställaren
Ett färdigt underlag – inte en mapp med drönarbilder.
Leveransen kan användas i underhållsplanering, serviceorder, upphandling, garantiärenden och dialog med fastighetsägare eller slutkund.
- 01Kontrollprotokoll för hela anläggningen
- 02RGB- och IR-bilder från jämförbara vinklar
- 03Lokalisering och teknisk bedömning av varje indikation
- 04Dokumenterad driftstatus och funktionstest
- 05Prioriterad uppföljning för service, garanti och kunddialog

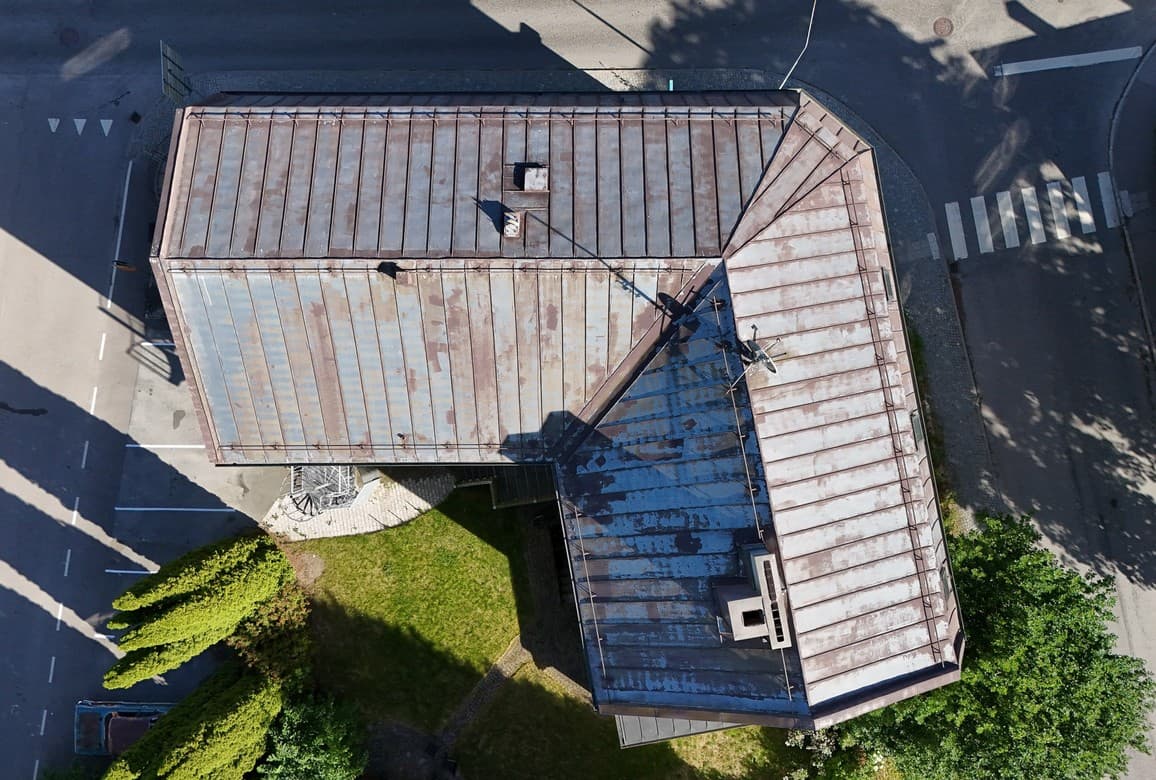

Fler verkliga uppdrag
